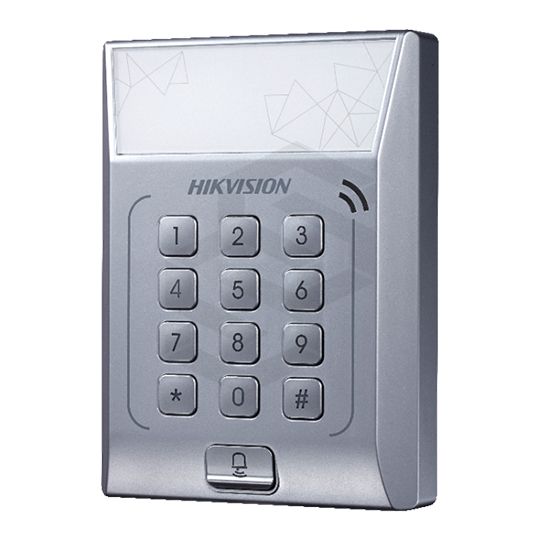

Sí, es posible conectar una chapa magnética al control de acceso DS-K1T801E , pero no de manera directa alimentándola desde el mismo equipo , sino a través de su puerto de salida de relé incorporado, puede conectar un botón exterior.

Puntos clave para la conexión:

1. Relé de contacto seco (NC / COM): El DS-K1T801E cuenta con bornes de salida para cerradura (NC / COM / NO).Para una chapa u orificio magnético (Fail-Safe) , debes conectar los cables en los puertos NC (Normalmente Cerrado) y COM .
2. Fuente de alimentación externa (Recomendado): Las chapas magnéticas suelen consumir entre $300\text{ mA}$ y $500\text{ mA}$ (o más al energizarse). Para evitar reinicios del control de acceso, fallos de lectura o sobrecalentamiento, se recomienda utilizar una fuente de alimentación regulada de 12V DC independiente o una fuente de respaldo con batería dedicada a la cerradura.
3. Diodo de protección (Flyback): Es altamente aconsejable colocar un diodo (1N4007) en paralelo a los bornes de la chapa magnética para absorber los picos de voltaje residual generados por la bobina magnética cuando la puerta se abre, protegiendo así el relé interno del dispositivo Hikvision.

4. 1. Entrar al Menú de Programación

   1. Digita en el teclado: *+ Contraseña de Administración+#
      • (La contraseña de fábrica por defecto suele ser 0000o 123456, según la versión/firmware).
   2. El indicador LED cambiará de color o se escuchará un pitido confirmando que estás en modo programación.

   ---

   2. Registrador/Añadir Tarjetas de Usuario

   1. En modo programación, ingresa la opción de registro de tarjeta: ( 1) o( 01).
   2. Pasa la tarjeta RFID por el lector frontal del equipo.
   3. El equipo emitirá un pitido de confirmación indicando que la tarjeta fue registrada exitosamente.
   4. Repite pasando otras tarjetas si deseas registrar varias seguidas.
   5. Presiona *para finalizar y salir.

   ---

   3. Registrar/Cambiar Claves de Usuario (Teclado)

   • Para agregar una clave de usuario:
     1. En modo programación, presione 2(o el código de usuario).
     2. Digita la nueva clave de 4 a 6 dígitos + #.
     3. Reintroduzca la clave para confirmar + #.
   • Para modificar la clave de administración (Recomendado por seguridad):
     1. En modo programación, presione 0+ Nueva Clave de Admin (4 a 6 dígitos)+ #.

     5. Borrar Tarjetas o Claves

     • Eliminar una tarjeta específica: Ingrese a programación, digite la opción de eliminación ( 4), pase la tarjeta que desea borrar y confirme con #.
     • Restablecimiento de fábrica (Reset total): Mantén presionado el botón de tamper/reset interno durante 5 segundos al encender el equipo para restaurar todos los valores y claves por defecto.

Diagrama básico de conexión:

• Fuente (+) de 12V Terminal COM del DS-K1T801E.
• Terminal NCCable (+) de la chapa magnética .
• Fuente (-) de 12V Cable (-) de la chapa magnética .
