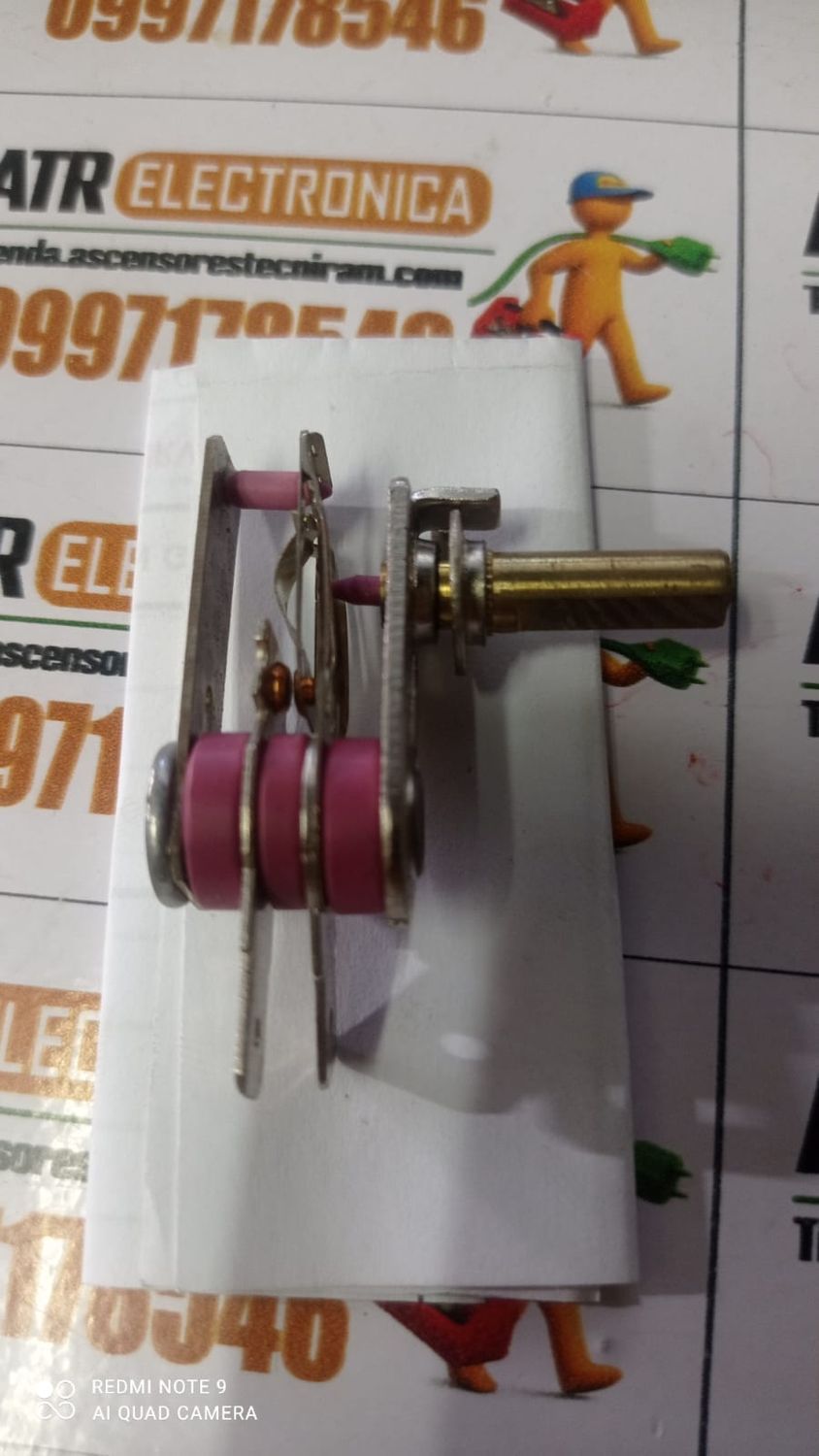

TERMOSTATO BIMETALICO 16A 125V / 10A/220 V

Un termostato bimetálico es un interruptor eléctrico térmico cuya función principal es abrir o cerrar un circuito en respuesta a los cambios de temperatura, actuando como un sistema de control o protección contra sobrecalentamiento.

El Principio Bimetálico (La clave de su funcionamiento)

• En su interior tiene un disco o tira formado por dos metales distintos unidos mecánicamente (por ejemplo, latón y acero).
• Cada metal se dilata (crece) a una velocidad diferente cuando se calienta.
• Al aumentar la temperatura, un metal se expande más rápido que el otro, lo que obliga a la lámina a curvarse o deformarse abruptamente.

  Acción de Conmutación (Abrir/Cerrar Circuito)

  • Temperatura normal: La lámina bimetálica se mantiene en su posición reposada, manteniendo los contactos eléctricos cerrados (en un modelo Normalmente Cerrado / NC), permitiendo el paso de corriente hacia la resistencia o motor.
  • Al alcanzar la temperatura límite: La lámina bimetálica se curva súbitamente con un movimiento "de chasquido" (snap action), lo que separa los contactos y corta el paso de energía para evitar que el equipo se sobrecaliente.
  • Al enfriarse: La lámina vuelve a su forma original, volviendo a cerrar el contacto (o requiriendo un reinicio manual, según el diseño) para retomar el funcionamiento normal.
